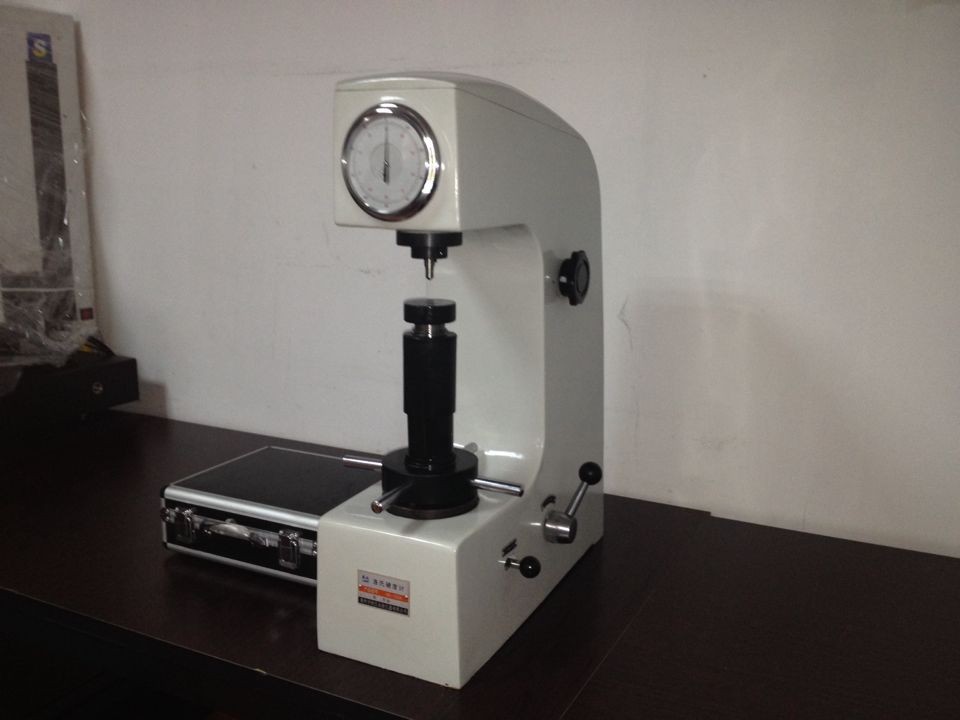

為使大家更好地使用洛氏硬度計，小編帶大家來看一下洛氏硬度計所用的十點：

1、在進行硬度測試時，有關設備不應受沖擊及振動，以免影響操作。

2、當硬度計檢測硬度時，必須保證被測力的方向與試樣的檢測面垂直。注意觀察，看看它們是否是垂直的。

3、在任何情況下，不得允許壓頭接觸測試臺和支架和樣品。要確保樣品的支撐面、支架、臺面不能出現壓痕。

4、檢測時，應均勻、平穩地施加檢測力，不可猛加檢測力，否則會產生沖擊和振動。

5、當施加初檢力時，指針或指示線不能超出硬度計規定的范圍，否則應卸下檢測力，并在試樣上另一位置進行檢測。初始測試壓力保持時間不得超過3s。

6、在調整指示值指示器達到零時，應在1至8秒內施加全部主探測力。

7、對于低硬度材料，經協商后，試驗力保持時間可以延長，一般允許差2秒左右。

8、每件樣品的檢驗點數不得少于4點，而對于批量樣品，則可適當減少點數。

9、兩相鄰壓痕中心間距至少是壓痕直徑的4倍，但不能小于2mm。壓痕中心距試樣的邊緣距離至少是壓痕直徑的2.5倍，但不能小于1mm。

10、掌握洛氏硬度計精確的總測力保持時間，然后卸除主測力，保持初試驗力，在一小段時間內穩定后，即可進行讀數。
