FY310里氏硬度計(jì)對試樣的要求有那些？

　　1.試樣表面溫度不能過熱，應(yīng)該小于120℃
　　2.試樣表面粗糙度不能過大，否則會引起測量誤差。試樣的被測表面必須露出金屬光澤，并且平整、光滑、不得有油污。
　　3.試樣重量的要求：對重量大于5kg的重型試樣，不需要支承；重量在2－5kg的試件有懸伸部分的試件及薄壁試件在測試時(shí)應(yīng)用物體支撐，以避免沖擊力引起試件變形、變曲和移動。對中型試樣，必須置于平坦、堅(jiān)固的平面上，試樣必須平穩(wěn)置放，不得有任何晃動。

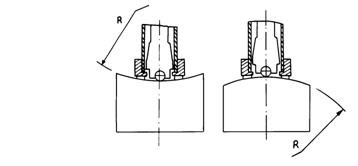

　　4.曲面試樣：試樣的試驗(yàn)面最好是平面。當(dāng)被測表面曲率半徑R小于30mm（D、DC、D+15、C、E、DL型沖擊裝置）和小于50mm（G型沖擊裝置）的試樣在測試時(shí)應(yīng)使用小支承環(huán)或異型支承環(huán)。

　　5.試樣應(yīng)有足夠的厚度，試樣最小厚度應(yīng)符合附表3規(guī)定。
　　6.對于具有表面硬化層的試樣，硬化層深度應(yīng)符合附表3規(guī)定。
　　7.耦合：對輕型試樣，必須與堅(jiān)固的支承體緊密耦合，兩耦合表面必須平整、光滑、耦合劑用量不要太多，測試方向必須垂直于耦合平面；當(dāng)試樣為大面積板材、長桿、彎曲件時(shí)，即使重量、厚度較大仍可能引起試件變形和失穩(wěn)，導(dǎo)致測試值不準(zhǔn)，故應(yīng)在測試點(diǎn)的背面加固或支承。
　　8.試樣本身磁性應(yīng)小于30斯。

　　-------------------------------------------------------------------------------------------------
　　相關(guān)產(chǎn)品推薦
　　【洛氏硬度計(jì)】HR-150A洛氏硬度計(jì)     HRD-150型電動洛氏硬度計(jì)     HRS-150型數(shù)顯洛氏硬度計(jì)
　　【布氏硬度計(jì)】HBM-3000C電子龍門布氏硬度計(jì)     HB-3000布氏硬度計(jì)     HB-3000B布氏硬度計(jì)
　　【里氏硬度計(jì)】FY100里氏硬度計(jì)     FY310里氏硬度計(jì)     TH160里氏硬度計(jì)
　　【便攜式硬度計(jì)】king便攜式布氏硬度計(jì)     方圓便攜式里氏硬度計(jì)FY320     LX-A便攜式橡膠邵氏硬度計(jì)
